Zergatik 0.6/1kV Aluminiozko Kable Blindatuak Power Sareak

Laburpena:Industri parkeen garapenetan, energia berriztagarrien bilketa sareetan eta merkataritza-banaketa-begiztetan, ezinbestekoa da instalazioen aurrekontuak lurpeko babes gogorrekin orekatzea. Aluminiozko korronte-kable blindatuek lurperatzeko zuzeneko tentsio baxuko sare elektrikoen ardatz gisa balio dute. Artikulu honek barneko geruzetako ingeniaritza, altzairuzko zinta bikoitzeko babeserako mekanismoak eta nukleo anitzeko aluminiozko lerro blindatuak nazioarteko proiektuen kontrataziorako zehaztapen nagusi bihurtzen dituzten kostu onurak apurtzen ditu.

Aurkibidea

Sarrera

0,6/1kV-ko nukleo anitzeko aluminiozko kable blindatuen egitura-arkitektura

Altzairuzko zinta bikoitzeko armadura: Zuzeneko lurperatze-funtzioen funtzionamendua bermatzea

Aluminiozko eroaleak: Eskala Handiko azpiegituretan ROI maximizatzea

Lehen mailako aplikazio-eszenatokiak Global Power Projects-etan

Fabrika-zuzeneko pertsonalizazioa eta horniduraren segurtasuna

Sarrera

Lurpeko elikadura elektrikoko sareek etengabeko arrisku mekanikoen menpe daude. Zuzeneko lurperatzeko lubakiek lurzoruaren trinkotze birrintzeko, indusketan zehar ustekabeko kolpe fisikoak eta lurpeko karraskariak sartzen dituzte. Gainera, distantzia luzeko bigarren mailako banaketa sareetan, kobrezko kable astun tradizionalak erabiltzeak nabarmen handitzen ditu lehengaien kostuak eta garraio-gastuak.

Erronka tekniko eta aurrekontu hauek konpontzeko,Taitong kableaerrendimendu handiko 0.6/1kV-ko nukleo anitzeko aluminiozko korronte-kableak fabrikatzen ditu. Eroankortasun handiko aluminiozko eroaleak metalezko armadura astunekin konbinatuz, gure kableak konpromisorik gabeko segurtasun mekanikoa eta epe luzerako funtzionamendu-eraginkortasuna eskaintzen dizkie zerbitzu publikoetako kontratistak.

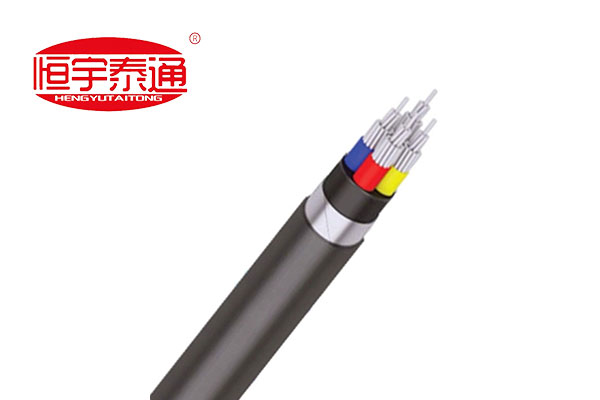

0,6/1kV-ko nukleo anitzeko aluminiozko kable blindatuen egitura-arkitektura

Altzairuzko zinta blindatu aluminiozko kable baten geruza anitzeko sekzioa babes mekaniko eta elektriko osoa eskaintzen du:

Haritutako aluminiozko eroaleak (2. klasea):Garbitasun handiko aluminiozko hari elektrikoez osatua, korronte-ahalmen egonkorra, pisu txikia eta terminalen konexio fidagarritasun handia bermatzeko.

Kolore-kodetutako faseen isolamendua:Premium XLPE edo PVC isolamendua nukleo bakoitzaren inguruan bilduta kolore estandarizatuetan (gorria, horia, urdina, etab.) guneko instalazioan akatsik gabeko faseen identifikazioa bermatzeko.

Estrusiozko barruko ohea / Kuxin-zorroa:Barruko nukleoaren gainean eratua armadura-prozesuan zehar faseen isolamenduak ertz metaliko zorrotzetatik babesteko.

Altzairuzko zinta bikoitzeko armadura (DSTA):Nukleoaren matrizearen inguruan inguratutako altzairu helikoidaleko bandak gainjarri, birrintzeko presio erradial handiak xurgatzeko eta tresna fisikoek edo harriek kablea zulatu ez dezaten.

Kanpoko babes-zorroa:Olioarekiko erresistentea, UV-etan egonkortutako PVC edo PE jaka, hezetasuna sartzea, lurzoruaren azidoaren korrosioa eta ingurumena hondatzea ekiditen duena.

Altzairuzko zinta bikoitzeko armadura: Zuzeneko lurperatze-funtzioen funtzionamendua bermatzea

Zergatik zehazten dute azpiegitura aholkulariekaltzairuzko zinta blindatu (DSTA) kableakYJLV22/VLV22 serieak behe-tentsioko bigarren mailako sareetarako?

1.Kanpoko kanal garestiak ezabatzea:Blindatu gabeko kableek PVC edo hormigoizko hodi astunak behar dituzte lurpean lurperatzen direnean. Altzairuzko zinta blindatuen diseinuak lurpeko lubakietan zuzenean jar daitezke, indusketa zibilaren eta hodien kostuak izugarri murriztuz.

2. Extreme Crush and Impact Defense:Lur azpiko presio astunak, harriak finkatzeak edo gainetik pasatzen diren ibilgailuek plastikozko kableatuak deforma ditzakete. Altzairuzko zinta bikoitzek inpaktu fisikoa xurgatzen dute, egitura-nukleoaren osotasuna mantenduz eta fasez faseko zirkuitu laburrak saihestuz.

3. Lurpeko izurriteen babesa:Termitek, gopherek eta karraskariek aldizka murtxikatzen dute polimerozko estaldura estandarrak. Metalezko altzairuzko hesi penetrezinak kalte biologikoak saihesten ditu, lurpeko sarearen iraupena 30 urte baino gehiago luzatuz.

Aluminiozko eroaleak: Eskala Handiko azpiegituretan ROI maximizatzea

Lehengaien aurrekontuek proiektuaren bideragarritasuna agintzen dute. Erabilizharitutako aluminiozko eroaleakkobrearen ordez abantaila ekonomiko erabakigarriak ematen ditu:

Kostu-aurrezpen handia:Aluminioak dolar bakoitzeko aparteko eroankortasuna eskaintzen du, eta EPC kontratistei esker kableen materialaren gastua nabarmen murrizten dute banaketa-kilometro zabaletan.

Manipulatzeko pisu arinagoa:Aluminioaren pisu murriztuak kable-erretiluaren tiraketa errazten du, instalazioko lan-orduak murrizten ditu eta bidalketa-ontzien karga-kostuak murrizten ditu atzerrian bidaltzeko.

Lehen mailako aplikazio-eszenatokiak Global Power Projects-etan

Indar, babes eta eskuragarritasunaren orekari esker, Taitong Cable-ren aluminiozko serie blindatua oso zabalduta dago nazioarteko proiektuen lizitazio handietan:

Eguzki eta eolikoko parkeak:Inbertsore-estazioetatik baxuko tentsioko irteera garraiatzea kanpoko lur zabaletan zehar.

Konplexu industrialak eta lantegi kimikoak:Bigarren mailako energia potentzia kanpoko kableen lubakietan eta lurpeko hodietan zehar makineria karga astunen eraginpean jartzea.

Merkataritza eta Egoitzako azpi-zuzenbideak:Transformazio-azpiestazio nagusiak eraikin indibidualen banaketa-taulekin konektatzea aldirietako garapenetan.

Fabrika-zuzeneko pertsonalizazioa eta horniduraren segurtasuna

Nazioarteko azpiegituren kontratazioak isolamendu-hutsuneetarako edo armadura-hutsuneetarako zero tolerantzia onartzen du. Produkzio-lote bakoitzak nazioarteko estandar autoritarioak bete behar ditu, IEC 60502-1 eta BS 5467 barne.

AtTaitong kablea, zure proiektuaren exekuzioa onartzen dugu % 100 fabrikatik zuzeneko ekoizpen eredu pertsonalizatu baten bidez. Ez ditugu aldez aurretik egindako eta zaharkitutako biltegiko sake-elementuak bultzatzen. Horren ordez, neurrira fabrikatzen dugu aluminiozko korronte-kable sorta bakoitza zure proiektuaren kopuru zehatzarekin (BOQ) lerrokatzeko: eroaleen sekzioak kalibratu (16 mm2 eta 500 mm2), nukleo anitzeko konbinazioak (3 nukleo, 4 nukleo, 3 + 1, 4 + 1, 3 + 1, 3 + 2, konposatu lokalekin edo beso bereziekin bat datozenak). sareko eskakizunak.

Jarri harremanetan gure energia banaketa ingeniaritza dibisioarekin gaurbaimendutako proba motako ziurtagiriak, dimentsioko plano pertsonalizatuak erreklamatzeko edo zure hurrengo sareko lizitaziorako fabrika-zuzeneko kostuen estimazio espresua jasotzeko!
