Zergatik 4-nukleo blindatu aluminiozko kableak sare elektrikoak

Laburpena: Industria-zerbitzuen hedapenetan, eguzki-planta biltzeko sareetan eta merkataritza-eraikinen banaketa-sareetan, zuzeneko lurperatzearen iraunkortasuna kontratazio-aurrekontu estuekin orekatzea da ingeniaritza-lehentasun nagusia. 4 nukleoko aluminiozko korronte-kableak (YJLV22 / 0.6/1kV seriea) fidagarritasun handiko transmisio-soluzio gisa balio dute tentsio baxuko sare sekundarioetarako. Artikulu tekniko honek geruza anitzeko diseinua, altzairuzko zinta bikoitzeko armaduraren mekanika eta 4 nukleoko aluminiozko potentzia-kableak nazioarteko azpiegituren lizitazioetarako aukerarik onena bihurtzen duten kostu onurak aztertzen ditu.

Aurkibidea

Sarrera

4 nukleoko aluminiozko kable blindatuen egitura-arkitektura

Altzairuzko zinta bikoitzeko armadura: Zuzeneko lurperatze-erabilgarrien exekuzioak zaintzea

4 nukleoen diseinua: tentsio baxuko potentzia trifasikoa erraztea

Haritutako aluminiozko eroaleen kostuen abantailak

Eskualdeko sare elektrikoetako lehen aplikazio-eszenatokiak

Fabrika-zuzeneko pertsonalizazioa eta horniduraren segurtasuna

Sarrera

Lurpeko tentsio baxuko elektrizitatea banatzeko lineak tentsio fisiko handia jasaten dute. Lurpeko lubakiek blindatu gabeko kableak lurzoruaren mugimenduaren, trinkotze-indarren, harri ertz zorrotzen eta karraskarien intrusioaren eraginpean jartzen dituzte. Gainera, banaketa-tarte luzeetan kobrezko eroaleak zehazteak lehengaien kostuak eta merkantzien gastuak nabarmen puzten ditu.

Instalazio oztopo hauek konpontzeko, Taitong Cable-k 0.6/1kV-ko 4 nukleoko altzairuzko zinta blindatu aluminiozko elikatze-kableak fabrikatzen ditu. Eroankortasun handiko aluminiozko eroaleak altzairuzko zinta bikoitzeko armadura sendoarekin uztartuz, gure kableak erresistentzia mekaniko fidagarria eta etengabeko potentzia-ematea eskaintzen dituzte zerbitzu publikoetako kontratistak.

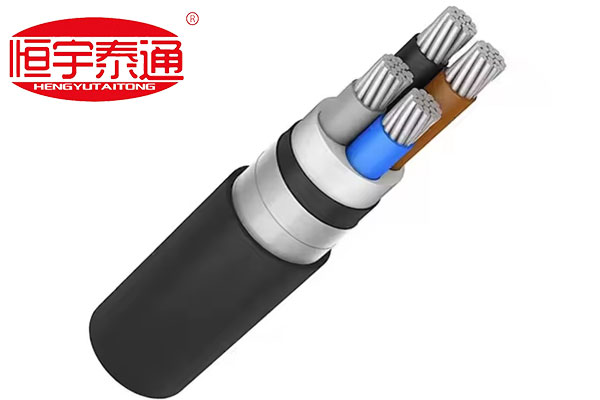

4 nukleoko aluminiozko kable blindatuen egitura-arkitektura

Aluminiozko 4 nukleo blindatuzko elikatze-kablearen sekzioari buruzko begirada zehatzak lurpeko baldintza gogoretarako eraikitako geruzetako ingeniaritza erakusten du:

Aluminiozko eroale trinkotuak: garbitasun handiko aluminiozko hari elektrikoez osatua, kablearen diametroa murrizteko estututa daudenak, eroankortasun elektriko ezin hobea bermatuz.

Kolore-kodetutako XLPE/PVC isolamendua:Kolorez kodetutako faseen isolamendua (adibidez, marroia, urdina, beltza, grisa) faseen identifikazio zehatza eta terminalen konexio sinplifikatua gunearen instalazioan zehar.

Estrusiozko barruko ohea:Barruko babes-kuxin geruza leuna muntatutako nukleo-sorta gainean bilduta armaduraren marruskadura kalteak saihesteko.

Altzairuzko zinta bikoitzeko armadura (DSTA):Altzairu helikoidaleko armadura-zinta gainjarriak barneko ohearen inguruan modu seguruan bilduta, kanpoko inpaktu handiak eta presio erradiala xurgatuz.

Eguraldietarako kanpoko zorroa:Lurzoruaren hezetasunari, korrosio azidoari eta gainazaleko urradurari aurre egiten dion PVC edo PE-ko kanpoko jaka gogorra eta UV-egonkortua.

Altzairuzko zinta bikoitzeko armadura: Zuzeneko lurperatze-erabilgarrien exekuzioak zaintzea

Zergatik zehazten dute proiektuko aholkulariek eta EPC kontratistek altzairuzko zinta bikoitzeko armadura (DSTA) lurpeko kableen instalazioetarako?

1. Zuzeneko ehorzketa bateragarritasuna:Kable blindatuek kanpoko PVC edo hormigoizko kanalizazio-hodi garestien beharra ezabatzen dute, lur zabaleko lubakietan zuzeneko instalazioa ahalbidetuz eta eraikuntza zibilaren guztizko kostuak murriztuz.

2.Muturreko birrinketa eta inpaktuaren erresistentzia:Lurpeko finkapenak eta goitik pasatzen diren ibilgailu astunek indar bertikal etengabea aplikatzen dute. Altzairuzko zinta bikoitzek barne-eroaleak babesten dituzte deformaziotik eta zulatze fisikotik.

3. Lurpeko Izurriteen Defentsa:Karraskariek eta izurriteek maiz murtxikatzen dute kanpoko polimero bigunak. Altzairuzko zintaren geruzak hesi fisiko zeharkaezina sortzen du, linearen bizitza 30 urte baino gehiago luzatzen duena.

4 nukleoen diseinua: tentsio baxuko potentzia trifasikoa erraztea

4 nukleoko konfigurazioa lau hari trifasikoko banaketa sareetarako bereziki diseinatuta dago (3 Ph+N):

Faseen banaketa orekatua:Hiru fase-eroale hartzen ditu tamaina osoko eroale neutro batekin batera kable-sorta bakarrean.

Diseinu sinplifikatua:Kableak jartzeko lana eta kable-erretiluaren espazio-eskakizunak murrizten ditu nukleo bakarreko hainbat kable exekutatzekoarekin alderatuta.

Haritutako aluminiozko eroaleen kostuen abantailak

Lehengaien prezioak nabarmen eragiten du azpiegituren bideragarritasunean. Hartutako aluminiozko eroaleak kobrearen ordez erabiltzeak onura ekonomiko argiak dakartza:

Kapital Aurrezki nabarmena:Aluminioak potentzia garraiatzeko ahalmen bikaina eskaintzen du kobrearen materialaren kostuaren zati batean, kontratistak proiektuaren aurrekontuak banaketa distantzia luzeagoetan luzatzeko aukera emanez.

Garraio eta manipulazio pisu murriztea:Aluminioaren propietate arinek kable-erretiluaren tiraketa errazten du, instalazioen esku-orduak murrizten ditu eta edukiontzien kargak optimizatzen ditu atzerriko bidalketetarako.

Eskualdeko sare elektrikoetako lehen aplikazio-eszenatokiak

Egiturazko iraunkortasunari eta kostu-eraginkortasun handiari esker, Taitong Cable-ren 4 nukleoko aluminiozko lerro blindatuek oso ageri dira lizitazio globaleetan:

Eguzki eta Parke Eolikoen Bilketa Sareak:Tentsio baxuko korronte korronte elektrikoa garraiatzea transformadore handietatik banaketa gune nagusietara eguzki-eremu zabaletan zehar.

Industria eta Merkataritza Multzoak:Lurpeko elikadura nagusiak bideratzea, zerbitzu publikoen transformadore nagusiak fabrikako banaketa-panelekin konektatzen dituztenak.

Aldirietako sare zabaltzeko lizitazioak:Goiko linea hauskorrak lurperatutako sare blindatuekin ordezkatzea hazten ari diren bizitegi-eremuetan eguraldiarekin erlazionatutako elektrizitate-etenaldiak saihesteko.

Fabrika-zuzeneko pertsonalizazioa eta horniduraren segurtasuna

Lizitazio-zerbitzuek ez dute lekurik uzten isolamendu-hutsuneetarako, eroaleen bariantzarako edo armadura-hutsuneetarako. Kontratazio globaleko kontratuek aintzatetsitako parametroak zorrotz betetzea eskatzen dute, IEC 60502-1 eta BS 5467 barne.

AtTaitong kablea, zure proiektuaren exekuzioa onartzen dugu % 100 fabrikatik zuzeneko ekoizpen eredu pertsonalizatu baten bidez. Ez ditugu aldez aurretik egindako eta zaharkitutako biltegiko sake-elementuak bultzatzen. Horren ordez, 4-nukleoko aluminiozko kable blindatuen lote bakoitza pertsonalizatzen dugu zure proiektuaren kopuru zehatzarekin (BOQ) lerrokatzeko: eroaleen sekzioak (16 mm2 eta 500 mm2 artekoak), isolamendu-lodiera, armadura-parametroak eta kanpoko estalkien materialak tokiko sare nazionalaren estandarrak betetzeko.

Jarri harremanetan gure elikatze-kableen ingeniaritza dibisioarekin gaur eskatzekoegiaztatutako proba-txostenak, dimentsioko marrazki pertsonalizatuak edo zure hurrengo potentzia-lizitaziorako fabrika-zuzeneko prezioen aurrekontua!
