EN 50525 VDE gomazko kableak
Energia-kable malguak Europako industria- eta eraikuntza-proiektuetarako.

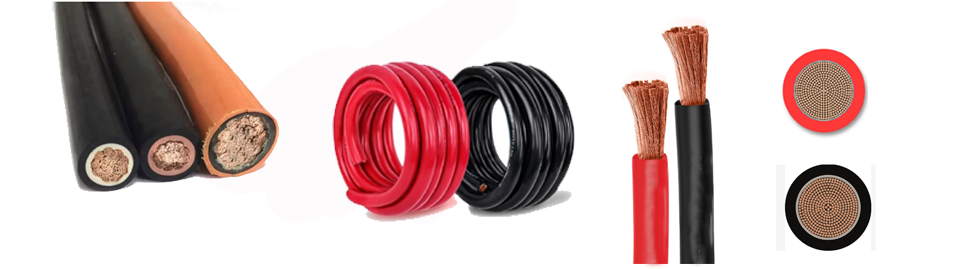

H01N2-D Gomazko Soldadura-Kable Malgua EN 50525
H01N2-D gomazko soldadura-kable malgua soldadura-kautxu-kable ultra-malgua da EN 50525-2-81 arauaren arabera, arku industrialeko soldadura-ekipoari eskainia. Taitong Cable-k errendimendu handiko H01N2-D arku-soldatzeko kableak hornitzen ditu 6. Klaseko kobrezko eroale super-finekin eta EM5 elastomero-estaldura EN 50363-2-2 betetzen duena. EN 50525 kable honek ultra-malgutasuna, tenperatura altuko erresistentzia eta urradura erresistentzia ditu, Europako kontratistak, soldadura-sistemen integratzaileak eta soldadura industrialaren ingeniaritza proiektuetarako aproposa. Handizkako hornidura, luzera pertsonalizatuak, fabrika bisita eta fabrikaren auditoria, proba-txosten osoak eskuragarri daude bezero globalentzat.
H01N2-D soldadura-kable ultramalgua EN 50525 HAR sistemako kautxu industrialeko kable berezi bat da, soldadura elektrikoko makina konektatzeko soilik erabiltzen dena. Taitong Cable Txinako H01N2-D soldadura kable premiumen fabrikatzaile profesionala eta handizkako hornitzailea da Txinan. 5. eta 6. klaseko kobre-eroale malgu oso finak eta tenperatura altuko gomazko materiala hartuta, EN 50525 kable honek maiz arrastatzea eta okertzea onartzen du soldadura lanetan. EPC soldadura-proiektu industrialetarako egokia, soldadurako kableen erosketa, makineria bat datozen merkataritza-enpresetarako eta fabrikako zuzeneko laguntza-proiektuetarako. Taitong Cable-k zerbitzu pertsonalizatu osoa eta ziurtagiri ofizialak eskaintzen ditu erosle globalei.
H01N2-D arku soldatzeko kableen aplikazioak
Soldadura elektrikoko makina konexioa, soldadura industriala ekipamendua, soldadura mekanikoaren ingeniaritza, tailer mugikorreko soldadura eragiketa, Europako soldadura industrialaren laguntza proiektuak. Gela lehor edo hezeetan erabil daiteke
Soldadura eskuz eta automatizatua: soldadura-sorgailuak elektrodo-euskarrietara eta piezak konektatzea ontzioletan, automobilgintzan eta metalen fabrikazioan.
Industria-sistemak: Muntaketa-lerroak, garraio-sistemak eta makina-erreminta.
Sarritan erabiltzen da bateria-interkonexio malguetarako edo bateria biltegiratzeko sistemetarako, bere anpatatasun handiko kobre-harridura dela eta.
Erreferentzia-arauak
EN 50525-2-81 (DIN EN / VDE onartutako bertsioa): Arku-soldatzeko kablea
Lehen, VDE motako NSLFFÖU
HD 516/VDE 0298-300: Aplikazio estandarra/uneko balorazioa
VDE 0298 4. zatia, 16. taula
HD 516/VDE 0298-300
EN 60228: Kable isolatuen eroaleak (IEC 60228)
EN 50363-2-2: Estaltzeko konposatu elastomeroak (EM5)
EN 50363-1: Lotura gurutzatua duten konposatu isolatzaile elastomerikoak
EN 50395: Saiakuntza elektrikoen metodoak
EN 50396: Saiakuntza-metodo ez elektrikoak
EN 50525-1: Baldintza orokorrak
EN 60332-1 -2: Suaren aurkakoa
EN 6081 1 -1 -4: Aplikazio orokorra - Tenperatura baxuko probak (IEC 6081 1-1-4)

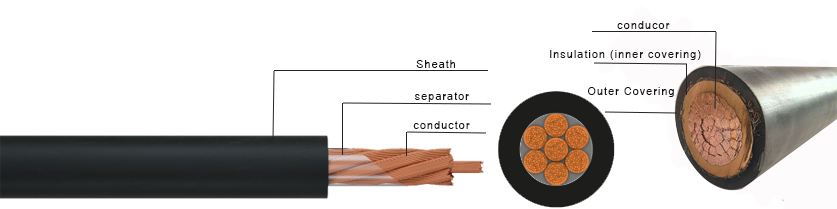

H01N2-D eraikuntza
Eroalea: 6. klaseko kobre fin-fin hariatua, oso malgua maiz arrastaka eta okertzeko.
Eroaleen korrontea: gutxi gorabehera. 6 klasea ≤95 mm², gutxi gorabehera. Klase5 ≥120mm²-ren arabera. VDE 0295ra.
H01N2-D: hari finko kobre biluziaren 6. klasea
H01N2-E: 6. klaseko kobre biluzi estra-finen
Bereizlea: PET (Polyester Tape) edo papera.
Isolamendua eta estaldura / estaldura:
Beroarekiko erresistentea den elastomeroa estaldura bakarreko elastomero gurutzatua EM 5 mota EN 50363-2-2 arabera.
Geruza bikoitzeko estaldura: EN 50363-2-2 motako gomazko konposatu EM5 motako kanpoko geruza, barruko geruza EM5 mota (EN 50363-2-2) edo EI7 mota (EN 50363-1) EPR elastomero gurutzatua.
Azalaren kolorea: beltza estandar gisa, kolore pertsonalizatuak eskuragarri daude eskaeran.
Funtsezko zehaztapenak
Nukleo kopurua: nukleo bakarrekoa.
Tentsio nominala: 100 V AC (100/100 V) (150 V DC) .
Zerbitzu-tenperaturak, oro har, -20 °C / -25 °C-tik +85 °C arte eroaleen funtzionamendu-tenperatura maximoa izaten dira, zirkuitulaburrak 250 °C arte (gehienez 5 segundo).
Suaren iragazkorra IEC/EN 60332-1-2 arauaren arabera, olio, koipe, ozono, UV, oxigeno eta azido leun/gasolinarekiko erresistentzia handia duena.
Fabrika / Proba dielektrikoa Tentsioa: 1000 V (1,0 kV) 5 min.
Tenperatura-tartea: (erabilera malgua) 25 °C eta +85 °C artean
Funtzionamendu-tenperatura (finkoa): -40°C eta +85°C.
Gutxieneko bihurgune-erradioa: Erabilera malgua: 12 x kanpoko diametroa
H01N2-D Goma Soldatzeko Kablearen datu orokorrak
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|
Gurutze nominala sekzio-eremua eroalearena |
Gehienezkoa ren diametroa hariak sartu eroale |
Lodiera estaldurarena Zehaztuta balioa |
Orokorrean esanguratsua diametroa |
Gehienezko eroalea erresistentzia 20 °C-tan |
||
|
Behea muga |
Goiko muga |
Latatuta hariak |
Latagabea hariak |
|||
| mm² |
mm |
mm |
mm |
mm |
Ω/km |
|
|
10 16 25 35 |
0,21 0,21 0,21 0,21 |
2,0 2,0 2,0 2,0 |
7,7 8,8 10,1 11,4 |
9,7 11,0 12,7 14,2 |
1,95 1,24 0.795 0.565 |
1,91 1,21 0.780 0.554 |
|
50 70 95 120 |
0,21 0,21 0,21 0,51 |
2,2 2,4 2,6 2,8 |
13,2 15,3 17,1 19,2 |
16,5 19,2 21,4 24,0 |
0.393 0.277 0,210 0,164 |
0.386 0.272 0,206 0,161 |
|
150 185 240 |
0,51 0,51 0,51 |
3,0 3,2 3,4 |
21,1 23,1 25,8 |
26,4 28,9 32,1 |
0,132 0,108 0,0817 |
0.129 0,106 0,0801 |
| Eroaleen erresistentzia 6. klaserako EN 60228 arauaren araberakoa da. |
||||||
Konparazio taula: YH / YHF vs H01N2-D
Bezeroek hainbat estandarren bereizketak jo ditzakete kableen soluzio alternatibo egokiak aurkitzeko.
| Elementua |
YH |
YHF |
H01N2-D |
H01N2-E |
| Estandarra |
GB/T 5013.6 (IEC 60245-6) |
GB/T 5013.6 (IEC 60245-6) |
EN 50525-2-81 (DIN EN/VDE onartutako bertsioa) |
EN 50525-2-81 (DIN EN/VDE onartutako bertsioa) |
| Estaltzeko materiala |
SE3 kautxu naturalaren konposatua |
SE4 kloropreno elastomeroa (olioarekiko erresistentea) |
EM5 CSP elastomero gurutzatua (EN50363-2-2) |
EM5 CSP elastomero gurutzatua (EN50363-2-2) |
| Etengabeko gehienezko lan-tenperatura |
65°C |
65°C |
85°C |
85°C |
| Eroale Klasea |
GB/T3956 Class5 (Class6 aukerakoa) |
GB/T3956 Class5 (Class6 aukerakoa) |
EN50525-2-81 D Klasea (soldatzeko kablearentzat; gutxi gorabehera. Klasea 6 ≤95mm², gutxi gorabehera Klase5 ≥120mm² VDE0295 arabera) |
EN50525-2-81 E klaseko eroale ultramalgua, D klasea baino leunagoa |
| Egitura |
Estrusio bakarreko SE3 kautxua, isolamendu eta zorro konbinatuak |
Estrusio bakarreko SE4 kautxua, isolamendu eta zorro konbinatuak |
EM5 estaldura bakarra; geruza bikoitzeko estaldura pertsonalizatua (EM5+EM5 edo EI7 barrukoa + EM5 kanpoaldea) eskuragarri |
EM5 estaldura bakarra; geruza bikoitzeko estaldura pertsonalizatua (EM5+EM5 edo EI7 barrukoa + EM5 kanpoaldea) eskuragarri |
| Olioaren Erresistentzia |
Pobrea |
Ona |
Soldaduraren zipriztina, urratu eta urraduraren aurrean erresistentzia bikaina eta handia |
Soldaduraren zipriztina, urratu eta urraduraren aurrean erresistentzia bikaina eta handia |
| Helburuko Merkatu Nagusia |
Txina, Hego-ekialdeko Asia, aurrekontu baxuko soldadura proiektu orokorrak |
Ontziolak, tailer koipetsuak, kanpoko etxeko eta Itsasoko proiektuak |
Europa, Alemania, EBko soldadura sistemak, HAR/VDE eskatzen duten proiektuak, eskuzko arkuko soldadura |
Europa, soldadura robotikoa, bira errepikatua eta espazio estuaren aplikazioak, HAR/VDE proiektuak |
| Tentsio nominala |
100/100 V |
100/100 V |
100/100 V |
100/100 V |
| Fabrikako Proba Dielektrikoa |
1000 V a.c., 5 min |
1000 V a.c., 5 min |
1000 V a.c., 5 min |
1000 V a.c., 5 min |
Ohiko galderak
G: Zer dira YH eta YHF soldadura kableak?
A: YH eta YHF Txinako soldadura-kable estandarrak GB/T 5013.6 betetzen dituztenak dira. YH-k SE3 kautxu naturala erabiltzen du, YHF-k olioari erresistentea den SE4 kloropreno elastomeroa erabiltzen du, gehienezko lan-tenperatura 65 °C.
G: Zein da YH eta YHFren arteko desberdintasun nagusia?
A: YH SE3 goma barruko soldadura arrunterako da, ez olioarekiko erresistentea. YHF SE4 konposatuak olioari, ozonoari eta eguraldiari erresistentzia ona du, ontzioletarako eta ingurune koipetsuetarako egokia.
G: Zein da YH eta H01N2-D arteko aldea?
A: Estandar eta estaldura-material desberdinak. YH-k GB/T5013.6 jarraitzen du SE3 kautxuarekin, gehienez 65 °C. H01N2-D-k EN 50525-2-81, EM5 CSP elastomero-estaldura betetzen du, 85 °C-tan, urratu, urradura eta soldadura zipriztinekiko erresistentzia hobea du Europako merkatuetarako.
G: Zein da eroaleen aldea?
A: YH/YHF-k GB/T3956 Class5 / aukerako Class6 kobre-eroalea hartzen du. H01N2-D-k EN50525-2-81ean definitutako D Klaseko eroale berezia erabiltzen du kablea soldatzeko.
G: YHk ordezkatu al dezake H01N2-D Europako proiektuetarako?
E: Ez. EN50525 / HAR / VDE ziurtagiria eskatzen duten EBko proiektuek H01N2-D erabili behar dute. YH GB kable estandarra da eta ezin ditu Europako estandar eskakizunak bete.
G: Zein kable du tenperatura balorazio handiagoa?
A: H01N2-D EM5 estaldurarekin gehienezko etengabeko lan-tenperatura 85 °C iristen da, YH/YHF 65 °C baino handiagoa.
Aukeratu Taitong Cable zure H01N2-D eta H01N2-E hornitzaile fidagarri gisa.
Taitong Cablek, Txinan kokatuta, kautxuzko soldadura-kableen fabrikazio eta hornikuntza-esperientzia du hamarkadetan. Bost produkzio-plantak funtzionatzen ditugu, hamarnaka mila metro karratu hartzen dituen gomazko kable fabrika bat barne. Gure I+G profesionalak, saiakuntza-laborategiak eta talde tekniko trebeak bermatzen dute H01N2-D gomazko soldadura malguko kablea EN 50525 eta VDE baldintzak betetzen dituela CE ziurtagiriarekin.
Fabrikako zuzeneko prezio lehiakorretan eskuragarri, gure H01N2-D arku-soldadura-lerroek nazio mailako proiektuetarako balio dute. Eskuzko soldadura lanetarako egokitzen da altzairugintzarako, eraikuntzarako eta metaletarako tailerretarako. Europan, Afrikan eta Asiako hego-ekialdean, epe luzeko lankidetzarako, ongietorria ematen diegu ontziratu gabeko erosleei, EPC kontratistari eta atzerriko bezeroei.
