Zergatik bermatzen dute MV kobrezko korronte-kableek sarearen fidagarritasuna

Laburpena: Industria astun modernoak eta hiri-azpiegiturak zabaltzen diren heinean, tentsio ertaineko sareek aurrekaririk gabeko transmisio-egonkortasuna eskatzen dute.6/10 kV-tik 26/35 kV-ra bitarteko tentsio ertaineko potentzia-kableakKarga handiko banaketa elektrikoaren funtsezko arteria gisa balio dute. Artikulu honek tentsio ertaineko kobrezko kableen egitura-geruza kritikoak, ingeniaritza abantailak eta proba estandar zorrotzak aztertzen ditu, azpiegituren kontratazio-kudeatzaileak epe luzerako sarearen segurtasunera bideratuz.

Aurkibidea

1.Sarrera

2.6/10 kV-tik 26/35 kV-ko MT kableen geruza estrukturalak

3.Zergatik nabarmentzen dira kobre eroaleak Erdi Tentsioko sistemetan

4.Lurpeko arriskuak ezabatzea: blindajea eta armadura

5.Betetze teknikoa eta Fabrikaren Pertsonalizazioa

Sarrera

6 kV eta 35 kV arteko tentsio ertaineko sare elektrikoek tentsio baxuko linea estandarrek jasan ezin duten estres elektriko handia eragiten du. Potentzial handi horietan, edozein egitura-irregulartasunak deskarga partzial katastrofikoak sor ditzake. Udal azpiestazioen eta fabrikazio masiboko guneen etengabeko jarraipena bermatzeko, ingeniari aholkulariek etengabe zehazten dituzte kobre-nukleoko tentsio ertaineko soluzio astunak.

Nazioartean ezaguna den fabrikatzaile gisa,Taitong kableakatenariako bulkanizazioko produkzio-lerro aurreratuak baliatzen ditu sare globalaren segurtasun-marjinak gainditzen dituzten 6/10 kV-tik 26/35 kV-ko potentzia-kableak emateko, industria astuneko lizitazioetarako eraginkortasun handiko banaketa-aukerak eskainiz.

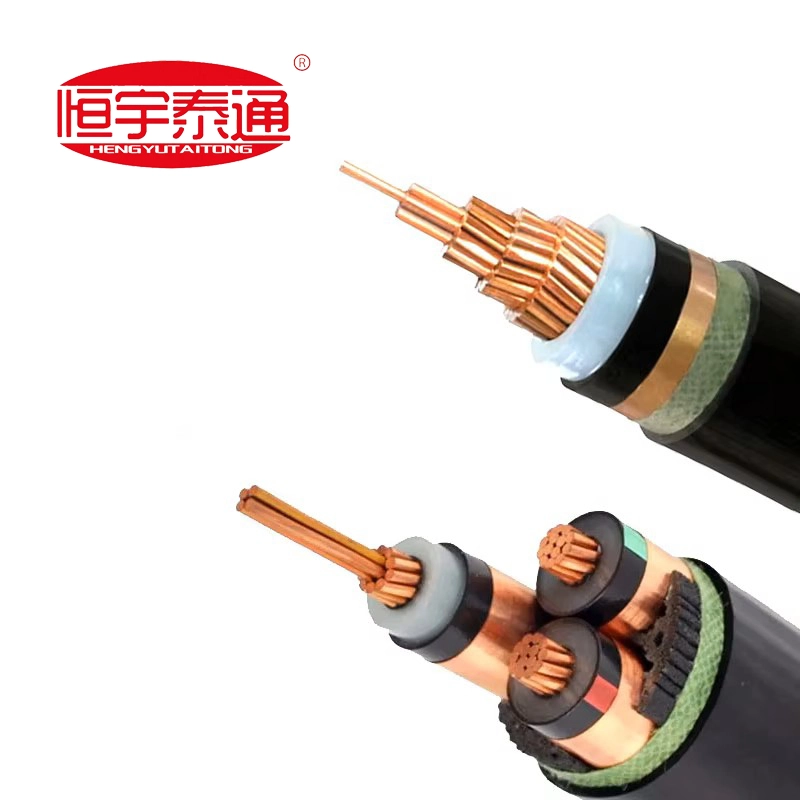

6/10 kV-tik 26/35 kV-ko MT kableen egitura-geruzak

Behe-tentsioko kableak ez bezala, tentsio ertaineko kableek estrusio hirukoitzeko geruza sofistikatua behar dute barne eremu elektriko bizia uniformizatzeko. Egituraren ingeniaritzak zehaztasunez fabrikatutako hainbat gune hartzen ditu barne:

Zuzendaria: Garbitasun handiko kobre trinkodun zirkularra (2. Klasea) eroankortasunik handiena eta diametro minimoa bermatuz.

Barneko Erdieroaleen Ezkutua: Eroalearen gainean zuzenean estruitutako geruza erdi-eroale leuna, tentsio elektrikoen kontzentrazioa ezabatzeko.

XLPE isolamendua: Polietileno gurutzatua oso garbia, tentsio handiko tentsioa 90 °C-ra arte etengabeko funtzionamendua tratatzen duena.

Kanpoko Isolamendu Ezkutua: Eremu elektriko erradialak uniformizatzen dituen geruza erdieroale kengarria edo lotua.

Metalezko blindaje geruza: Helikoki bilduta eroankortasun handiko kobrezko zintak edo kobrezko hariak karga-korronte kapazitiboak eta akats-korronteak lurrera segurtasunez eramateko diseinatuta.

Kanpoko babes-zorroa: PVC edo dentsitate handiko PE jaka gogorra, eguraldiari erresistentea, estaldura metalikoa lurpeko hezetasunetik isolatzeko diseinatua.

Zergatik Kobre Eroaleak nabarmentzen dira Erdi Tentsioko Sistemetan

Aluminioak tentsio baxuko tokiko zerbitzu-lineetan nagusi diren arren, hasierako kostu baxuak direla eta, purutasun handiko kobrea 6 kV-tik 35 kV-ko tentsio ertaineko banaketa kritikorako estandar eztabaidaezina da hainbat arrazoirengatik:

1.Goi-korrontea garraiatzeko ahalmena: Kobreak aluminioak baino erresistentzia elektriko nabarmen txikiagoa eskaintzen du, nukleo bakarreko edo hiru nukleoko konfigurazioei lurpeko hodi-banku estuagoetatik potentzia-bloke handiak transmititzeko aukera emanez.

2.Tentsio jaitsiera minimoa: Ezinbestekoa da industria-ibilbide luzeagoetarako, kobre-nukleoak ikaragarri murrizten ditu linearen transmisioaren berokuntza-galerak eskualde hedatuetan.

3.Erresistentzia Mekaniko Handia: Kobreak tirakatze-tentsio handiak jasan ditzake lubakien bideratze konplexuetan edo norabide sakoneko zulaketa-instalazioetan, nukleoa luzatzeko arriskuak ezabatuz.

Lurpeko arriskuak ezabatzea: blindajea eta armadura

Tentsio ertaineko zirkuituen lurperatutako zirkuituen mehatxu ohikoena uraren zuhaitza da, isolamendu merkean dauden mikro-hutsak hezetasunarekin konbinatuta kablea poliki-poliki degradatzen duten fenomenoa.

Taitong kableaarrisku hori ezabatzen du material konposatu ultra-garbiak eta punta-puntako teknologia hirukoitzeko estrusioa gurutzatzeko teknologia erabiliz. Gainjarritako kobrezko zinta blindajeak aukerako alanbrezko armadurarekin (SWA) edo altzairuzko zinta bikoitzarekin (DSTA) konbinatuta hesi bikoitza osatzen du. Hesi honek lurpeko harrien presioa, hezetasun-infiltrazioa eta karraskarien degradazioa guztiz uxatzen ditu, eta 30 urtetik gorako bizi-itxaropena operatiboa luzatzen du.

Betetze Teknikoa eta Fabrikaren Pertsonalizazioa

Azpiegitura mundu mailako lizitazioek zero leku uzten dute konpromisoetarako. Tentsio ertaineko sistemek diseinu akatsik gabeko exekuzioa behar dute, proba motako ziurtagiri zurrunekin babestuta.

AtTaitong kablea, ez dugu stock masiboko konpentsazio generikorik zuzentzen. Fabrikaren % 100eko zuzeneko ekoizpen-eredu pertsonalizatuarekin funtzionatzen du, nukleo bakarreko eta hiru nukleoko tentsio ertaineko kableen sorta bakoitza zure proiektuaren kopuru espezifikoen (BOQ), jarraipen-sistemaren eskakizunen eta lokalizatutako ingurumen-zehaztapenen arabera zuzenean diseinatuta dago.

Jarri harremanetan gure tentsio ertaineko unitate teknikoarekin gaurfabrikako katalogo teknikoak, zeharkako diseinu-fitxak atzitzeko edo zure eskualdeko sareko azpiegituren lizitaziorako kontraturako prest dagoen kostuen estimazio azkarra jasotzeko!
