Tentsio baxuko nukleo anitzeko STA kobre blindatua PVC isolatutako eta estalduradun elikatze-kableak

0,6/1kV tentsio baxuko nukleo anitzeko STA kobre blindatua PVC isolatutako eta estalduradun elikatze-kableek (CU/PVC/STA/PVC) IEC 60502‑1 araua betetzen dute. Klase 2 harizko kobrezko eroale hutsez eraikia (6 mm² baino gutxiagoko neurrietarako aukerakoa da 1. Klaseko kobrezko eroalearekin), PVC isolamenduarekin, altzairuzko zinta bikoitzeko (STA) armadurarekin eta PVCko kanpoko estalkiarekin, kableak konpresioaren eta kanpoko inpaktu mekanikoaren aurkako erresistentzia handia eskaintzen du. Instalazio finkorako egokia, STAko korronte-kable blindatu hau zuzeneko lurzoruan, kable-lubakietan eta lurpeko hodietan jar daiteke industria-instalazioetarako, udal-eraikuntzarako, trenbide-garraioko energia osagarrietarako eta merkataritza-eraikinen banaketarako. Etengabeko funtzionamendu-tenperatura baloratua 70 ℃ da, IEC60445/HD-308-S2 kolore-kodetze arauei jarraikiz identifikazio nagusia.

Taitong Cable, Txinako kable hornitzaile fidagarriak, Txinan 5 planta dituena, fabrika-prezio handieneko eskaerak hornitzen ditu. Hainbat core konfigurazio eskuragarri daude. Baldintza pertsonalizatuak onartzen ditugu eta tokiko ziurtagirietarako laguntza teknikoa eskaintzen dugu, proiektuen erosleei, EPC kontratistei, elektrizitate handizkariei eta mundu osoko banatzaileei zerbitzua emateko.

CU/PVC/PVC-ohe-oheak/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(HD603S1A3 betetzea beharrezkoa bada, adierazi argi eta garbi zure zehaztapenetan.)

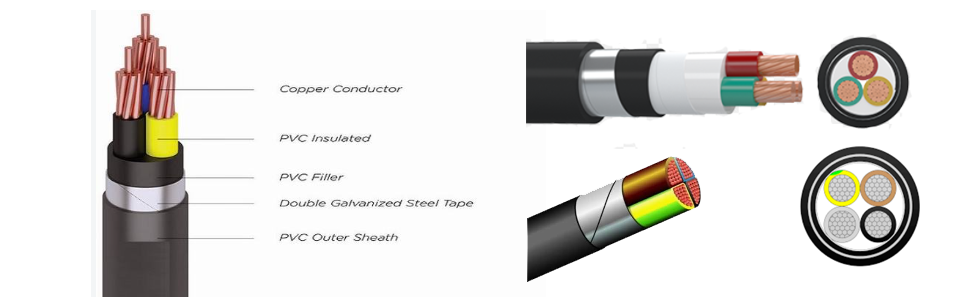

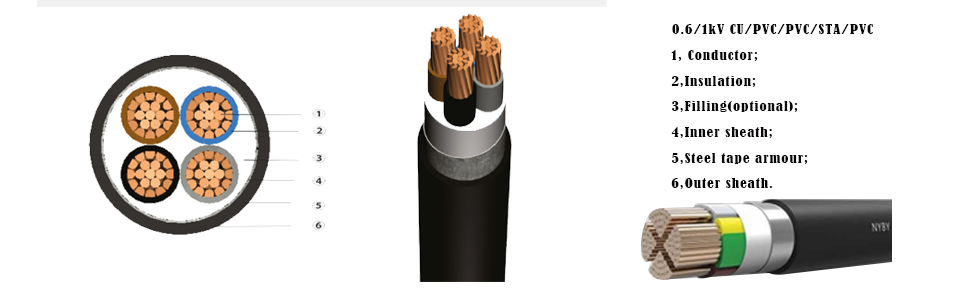

Eraikuntza (barrutik kanpora)

---

1, Eroalea: Class2 kobrezko eroale arrunta IEC60228-ra (1 klaseko eroale solidoa ere eskuragarri dago aukera gisa).

2, Isolamendua: PVC-A isolamendua IEC-60502-1 betetzen duena

3, Nukleo isolatuak betegarri ez-higroskopikoekin (aukerakoa)

4, Ohe-ohea: Estrusiozko PVC-ohe-ohea

5, Armadura: altzairuzko zinta galvanizatu bikoitzeko armadura (DSTA/STA)

6, gain-zorroa: kanpoaldeko PVC estrusiozko zorroa, ST2 mota

Behe-tentsioko nukleo anitzeko STA kobre blindatuen aplikazioak PVC isolatu eta estalitako potentzia-kableak 0,6/1 kV

---

2-5 nukleoko tentsio baxuko kobrezko PVc isolatuta dagoen STA (altzairuzko zinta bikoitza) korronte-kable blindatu hau diseinu finkoko instalazioetarako diseinatuta dago. Geruza bikoitzeko altzairu galvanizatuzko zinta armadurak birrintzeko erresistentzia, kolpeen aurkako eta karraskarien aurkako babes bikaina eskaintzen du. Zuzenean lurperatutako lurpeko jartzeetarako, kable-lubakietarako, lurpeko hodietarako, tuneletarako eta erabilgarritasun-hodi-galerietarako oso erabilia da.

LV STA PVC kable blindatu honek industria-fabriketako makineria, udal azpiegitura, egoitza-barrutiko lurpeko sare elektrikoa, trenbide-garraioko zirkuitu osagarriak, sotoko energia banaketa eta kanpoko guneko potentzia-transmisiorako energia hornitzen du. (Ez da egokia trakzio-karga astunetan instalatzeko).

Nukleoaren isolamenduaren kolorea: HD 308 S2-ren araberako identifikazioa. Berdea/Horia IEC 60445 babes-eroalearentzat. (Ikus beheko irudia)

---

Isolamenduaren eta kanpoko zorroaren koloreak pertsonalizatu daitezke

Behe-tentsioko kobrezko PVC isolatutako PVC ohearen abantaila nagusiak Altzairuzko zinta blindatua PVC estalitako elikatze-kableak (600/1000V)

---

1, Babes Mekanikoa: Altzairuzko zinta armadurak (STA) birrintzearen, inpaktuen edo karraskarien kalteak saihesten ditu.

2, Egonkortasun finkoa: nukleo anitzeko kobrearen diseinuak tentsio baxuko karga egonkorrak eta jarraituak modu eraginkorrean kudeatzen ditu.

3, Ingurumenaren Erresistentzia: kanpoko PVC-zorroak hezetasunari, eguraldiari eta esposizio kimiko leunari aurre egiten dio kanpoan erabiltzen denean.

0,6/1kV LV Multi-core Cu PVC STA PVC Power-Kableen zehaztapen teknikoak

---

Eraikuntza pertsonalizatuak tentsio baxuko nukleo anitzeko STA blindatu kobrezko PVC isolatu eta estalduradun elikatze-kableetarako

---

Oinarrizko geruzaren eraikuntza:

kobrezko eroalea + PVC-A isolamendua + ohea + STA altzairuzko zinta armadura + kanpoko zorroa

Oharra: Nukleo anitzeko kableen barruko eremu magnetikoek elkarren aurka egiten dute, beraz, ez da korronte ertainen beroketa larria gertatuko, eta STA altzairuzko zinta-armadura oso egokia da nukleo anitzeko diseinuetarako.

Kanpoko zorroaren aukerak (pertsonalki hauta daitezke)

1, ST2-PVC estalkia (fabrikako aukera estandarra, barruko kokapenetarako, kable-lubakietarako eta eraikin arruntetarako)

2, ST7-PE polietilenozko zorroa: basatian, lurzoru hezean eta aire zabalean zuzenean lurperatzeko diseinatua, iragazgaitza, zahartzearen aurkakoa eta tenperatura baxua erresistentea duena.

3, ST8-LSZH ke gutxiko zero halogeno zorroa: jendez gainezka dagoen eremu publikoko proiektuetan aplikatzen da, hala nola tunelak, metroak eta merkataritza-guneak.

Egituraren izendapen osoa

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Armadura ordezkatzeko aukerak

1, STA altzairuzko zinta armadura (estandarra, lurpeko lurperatzeko karga konpresiboa jasateko ona)

2, SWA altzairuzko alanbre fina konpresio-erresistentzia eta trakzio-erresistentzia eskatzen duten eszenatokietarako

3, Altzairuzko alanbrezko armadura astuneko tentsio handiko karga astunetarako

4, AWA aluminiozko alanbrezko armadura arin eta korrosioarekiko erresistenteetarako

Eroale motaren pertsonalizazioa

1, Klaseko 1 kobrezko eroale solidoa instalazio finkorako

2, 2 klaseko kobrezko eroale trinkotua (fabrikako estandar orokorra)

3, 5 klaseko kobrezko eroale malgua maiz okertutako ekipoen kableatuetarako

4, Aukerako aluminiozko eroalea

Isolamendu materiala berritzea

1, PVC-A isolamendua (oinarrizko bertsioa, 70 ℃ epe luzerako tenperaturarekin)

2, XLPE gurutzatutako polietilenozko isolamendua (90 ℃ lanerako tenperatura eta korrontea garraiatzeko ahalmen handiagoa)

Barruko ohe pertsonalizagarria

1, Oheko estandarrak PVC materiala hartzen du;

2, PE edo LSZH oheak eskuragarri daude kanpoko zorroaren materialarekin bat etortzeko.

Aukerako babes elektromagnetikoko geruza

Isolamenduaren eta ohearen artean kokatutako kobrezko zinta-ezkutua aukerakoa, inbertsoreen eta kontrol-gailuen interferentzia elektromagnetiko industrialak blokeatzeko.

Adibidea: Cu/PVC-Shield/STA/PE

Nukleo anitzeko konbinazio diseinuak

2 nukleo, 3 nukleo, 4 nukleo, 5 nukleo, 3+1 nukleo, 3+2 nukleo, 4+1 nukleo konfigurazioak

Aldatutako kanpoko zorro funtzional berezia

Neurrira egindako estalkia suaren aurkako, suaren aurkako, UVekiko erresistentea, olioarekiko erresistentea, termitaren aurkakoa, hotza erresistentea eta korrosioaren aurkako errendimendurako

Arrazoiak Taitong Cable-tik kableak multzoka eskatzeko?

---

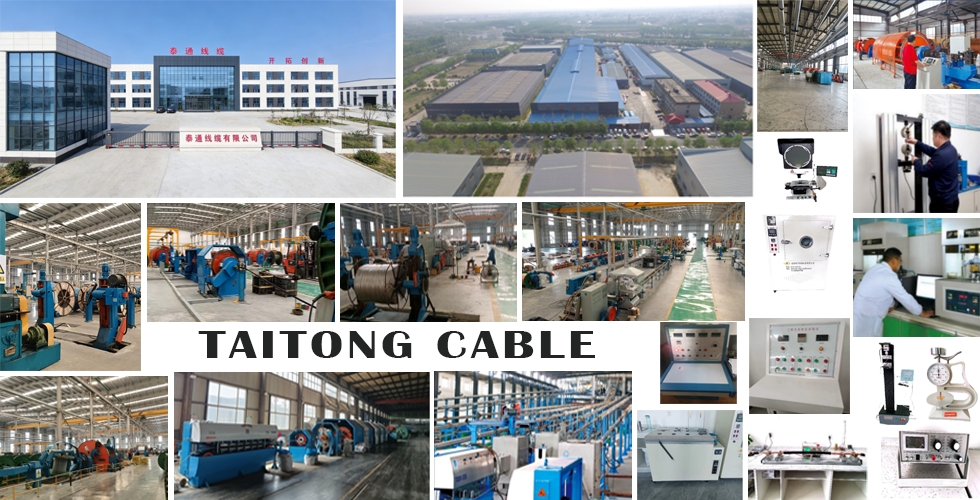

Txinan oinarritutako hari eta kableen eskala handiko fabrikatzaile gisa, Taitong Cable-k kable hornidurak eman ditu eskala handiko proiektu ezagunetarako eta epe luzerako lankidetza fidagarriak sortu ditu 2002az geroztik. Esperientzia aberatsa pilatu dugu atzerrira zuzendutako nazioarteko merkataritzan eta ontziratu gabeko erosketa zerbitzuetan. Bost fabrikazio-planta independentek eta eskualde guztietako 30 sukurtsalek baino gehiagok lagunduta, kalitate oneko kable-ondasunak eta zerbitzu bakarrekoak eskaintzen dizkiegu erosle globalei.

Gure fabrikak oso-osorik aginpidedun tituluak lortu ditu, besteak beste, ISO-9001 kalitate-kudeaketa, ISO-14001 ingurumen-kudeaketa, ISO-45001 laneko segurtasun-osasuneko ziurtagiriak, CE betetzea eta hirugarrenen proba motaren homologazioak. Gure kable guztiek IEC nazioarteko zehaztapenak, HD, VDE eta eskualdeko beste estandarrak zorrotz betetzen dituzte.

Fabrikazio-ahalmen sendoak babestuta, stock-ak azkar prestatzea bermatzen dugu mundu osoko energia elektrikoetarako: ingeniaritza-proiektuak, lantegiak eraikitzea, egoitza-guneen garapena, udal-azpiegitura zibilak eta eskala handiko biltegietarako instalazioak. 35 kV-tik beherako gure serie osoko kableek nazioarteko estandarren baldintzak betetzen dituzte. Behe-tentsioko nukleo anitzeko STA kobre blindatua PVC isolatutako eta estalduradun elikatze-kableak, NYBY seriea barne, ontziratu gabeko erosketetarako gure produktu enblematikoen artean kokatzen dira. Salmenta talde onduekin eta industria indar sendoarekin, zure epe luzerako hornitzaile fidagarria gara bolumen handiko kableen erosketetarako.
