Zergatik 1kV-ko LV-ko elektrizitate-kableak ezinbestekoak dira sareetarako

Laburpena: Bigarren mailako elektrizitatea banatzeko sareetan, merkataritza-konplexuetan eta lokalizatutako industria-eremuetan, behe-tentsioko lineak azken erabiltzaileentzako loturarik garrantzitsuena osatzen dute.Behe-tentsioko potentzia banatzeko kableak 1 kV-tik beherakoak sare hauetarako lehen mailako bide gisa balio dute. Artikulu honek 0.6/1kV-ko aluminiozko kable blindatu estandarren barneko nukleo anitzeko mekanika, material abantailak eta segurtasun-arkitekturak apurtzen ditu, proiektu-kudeatzaileek sare elektrikoaren eraginkortasuna maximizatzen lagunduz.

Aurkibidea

Sarrera

0,6/1kV 5-nukleoko potentzia-kableen egitura-ingeniaritza

Aluminioaren kostu estrategikoa tentsio baxuko banaketan

Power Lizitazio Modernoetan 5 Nukleoen Sistemen beharra

Fabrikaren Zuzeneko Betetzea eta Proiektuen Horniketa

Sarrera

Tentsio ertaineko azpiestazioetatik lokalizatutako kontsumo-sareetara igarotzeko bigarren mailako banaketa-kable izugarri egonkorrak behar dira. 1 kV-tik beherako funtzionamenduan, zirkuitu hauek etengabe kudeatu behar dituzte karga-profil gorabeheratsuak, desoreka monofasikoak eta kanpoko lurzoru fisikoaren asaldurak. Eskaera horiei aurre egiteko, udal eraikinen aurrekontuak puztu gabe, aholkulari elektrikoek aluminiozko kable blindatuetan oinarritzen dira.

Epe luzerako egonkortasunerako zehazki diseinatua,Taitong kablea goi-mailako 0,6/1kV behe-tentsioko potentzia banatzeko kableak fabrikatzen ditu. Trinkotze eta nukleo anitzeko bihurritze teknologia espezializatuak erabiliz, gure lerroek erresilientzia mekanikoaren eta fidagarritasun elektrikoaren nahasketa ezin hobea eskaintzen dute zerbitzu orokorreko garapenerako.

0,6/1kV 5-nukleoko potentzia-kableen egitura-ingeniaritza

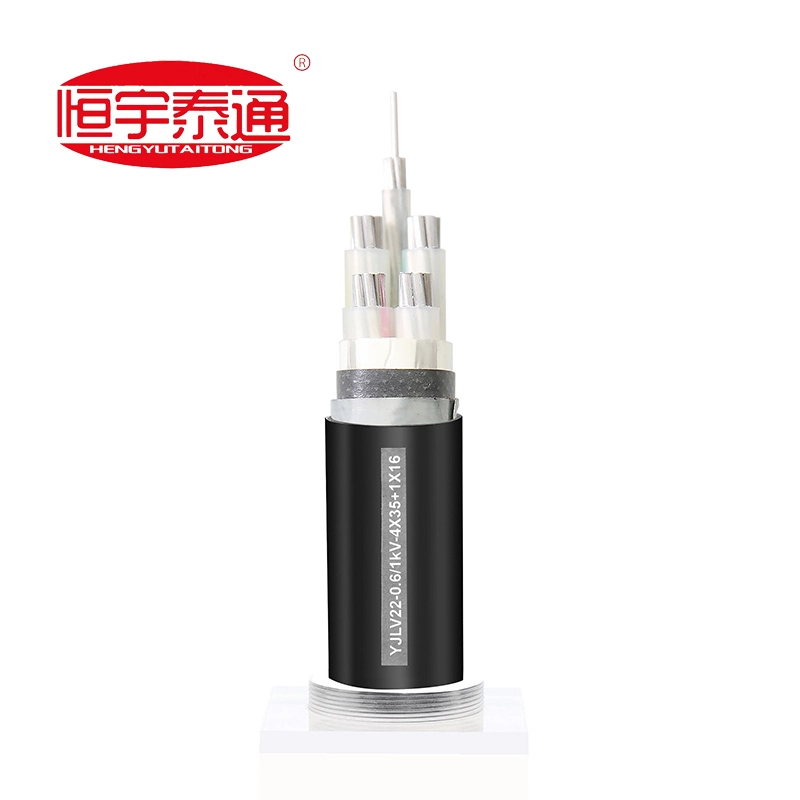

YJLV22-0.6/1kV bezalako konfigurazio estandarrei erreparatuta, kablearen ebakidurak geruza anitzeko babes-sistema aurreratu bat erakusten du zuzenean lurperatzeko edo hodietarako instalaziorako eraikia:

Aluminiozko eroale trinkotuak:Apurtasun handiko aluminioz moldatua eta lehortua, sekzio elektrikoak maximizatzeko, muinaren barruko aire hutsuneak ezabatzeko.

Polietileno gurutzatua (XLPE) isolamendua:Isolamendu dielektriko handia eskaintzen du eta nukleo-eroaleek 90 °C arteko etengabeko tenperaturan funtzionatzeko aukera ematen du.

Barneko oheak eta betegarriak:Polipropilenozko material ez-higroskopikoak, nukleo anitzeko egitura guztiz biribila eta egitura aldetik orekatua mantentzen dutenak.

Altzairuzko zinta bikoitzeko armadura (DSTA):Kanpoko jakaren azpian estuki bildutako metalezko zinta gainjarriek, lurpeko birrintze-kargen eta indusketa-palaren inpaktuen aurrean erresistentzia handia eskaintzen dute.

Erresistentzia handiko PVC kanpoko jaka:Lurzoruaren azidoei, hezetasunaren infiltrazioari eta higadura urratzaileei aurre egiten dien ingurumenaren jarraipena egiteko geruza aurreratu bat eskaintzen du.

Aluminioaren kostu estrategikoa tentsio baxuko banaketan

Eskualdeko bigarren mailako sare zabaletarako, kobre-nukleoak erabiltzeak kontratazio-aurrekontuak gora egin dezake. Behe-tentsioko sistema modernoek aluminiozko eroale trinkoak aukeratzen dituzte bi arrazoi erabakigarriengatik:

1.Aurrekontu Ikaragarria:Aluminiozko nukleoaren kontratazioak materialaren gastuak %40raino murrizten ditu, kobre oso lurrunkorren alternatibekin alderatuta, kontratistak sarearen aztarnak muga finantzario zorrotzen barruan zabaltzeko aukera emanez.

2.Gunean maneiatzea sinplifikatua:Aluminiozko nukleoen izaera arinek nukleo anitzeko kable hauek lurpeko kanalizazio bihurrietatik edo lubaki sakonetan ezartzea errazten du, tripulazioaren nekea eta instalazio orduak gutxituz.

Power Lizitazio Modernoetan 5 Nukleoen Sistemen beharra

Eraikuntzaren nazioarteko arauek eta sare elektrikoaren zehaztapenek maiz eskatzen dute5 nukleoko kable arkitekturak(adibidez, 3 fase + 1 nukleo neutroa + 1 lurrerako nukleo dedikatua) 4 nukleoko diseinu zaharretan:

Goi mailako manipulazio harmonikoa:Merkataritza-gune modernoak karga ez-linealez josita daude, korronte harmoniko handiak linea neutrotik itzultzen dituztenak. Gure nukleo neutroko konfigurazio dedikatuak gainkarga termikoak saihesten ditu.

Akatsik gabeko hutsegitea:Lurreratze-nukleo integratuak (PE) bereiziak lurrerako berehalako inpedantzia baxuko bidea eskaintzen du. Horrek bermatzen du etengailuak berehala abiarazten direla matxura batean, beherako ekipoak eta langileak ukipen-tentsio arriskutsuetatik babestuz.

Fabrikaren Zuzeneko Betetzea eta Proiektuen Horniketa

Bigarren mailako sare elektrikoaren hedapen-proiektuek zero marjina uzten dute instalazio-akatsetarako edo fabrikazio-akatsetarako. Behe-tentsioko azpiegiturek lerrokatze tekniko zehatza eskatzen duteIEC 60502-1nazioarteko protokolo estandarrak.

AtTaitong kablea, % 100 fabrika-zuzeneko pertsonalizatutako ekoizpen eredu zorrotza ezartzen dugu. Ez dugu garbitzen zahartutako biltegiko stock generikoa. Horren ordez, behe-tentsioko banaketa-kableen lote bakoitza neurrira estruitzen da zure proiektu-kopuru-faktura zehatzak (BOQ) bat etortzeko, zehaztutako sekzio-urratsak (adibidez, 4✖35 + 1✖16mm2), jakaren jarraipenaren kolore espezializatuak eta tokiko ordenantza elektrikoak zehatz-mehatz betetzen direla ziurtatuz.

Jarri harremanetan gure tentsio baxuko ingeniaritza dibisioarekin gaurbaimendutako mota-probaren katalogoak, zeharkako diseinu-planoak ziurtatzeko edo kontraturako prest dagoen fabrika-prezio-matrize espresua jasotzeko zure proiektuaren lizitaziorako!
